芝麻链装置牵引动力世界（中篇）

机械表机芯发条的能量会随着走时的进程而逐渐减弱，根据杠杆原理：当发条被上满，它的扭矩最大（扭矩杠杆最长），因此发条前端需要以较小的力量输出。随着走时，紧紧盘在发条轴上的发条会慢慢松开，即是发条能量下降。当能量即将耗尽的时候，发条末端的扭矩最小（扭矩杠杆最短），输出的力量也变小，因而传动的力量要加大才能保证机芯正常运转。芝麻链装置正是能够在发条释放过程中克服输出扭矩大小不一的一种装置。芝麻链连接着发条盒与宝塔轮，使这两部分增强了稳定性，无论主发条的上链程度如何，机芯总能保持稳定的连接速率（通常，主发条的力度偶尔会因上链程度不一而有所不同），当动力连接后端的擒纵装置时也会让走时呈现稳定的效果。

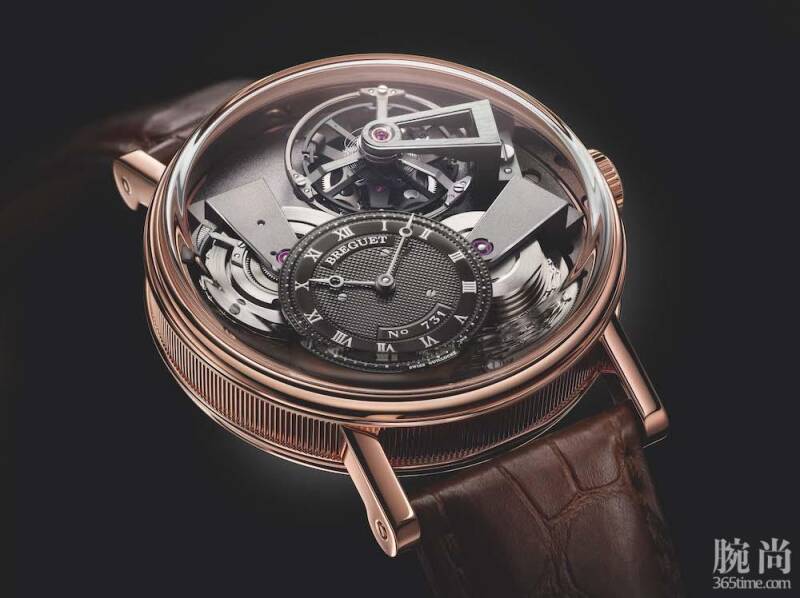

谈到擒纵装置稳定性，陀飞轮就是不错一种装置。陀飞轮机构是宝玑大师为了提高钟表运行精准性而进行的机械结构探索，但人们历来对于提高钟表运行精准性的努力远不仅于此，这其中就包括另一项发明--芝麻链。似乎陀飞轮解决的擒纵系统稳定性与芝麻链装置解决的动力分配稳定性更适合在一起。宝玑（Breguet）Tradition 7047腕表就将芝麻链装置和陀飞轮相结合。 7047带有一个令人瞩目的宝塔形陀飞轮装置，装配精密的569手动上链机芯。圆锥形的塔形齿轮包含了差动齿轮，可不断为机芯传送动力：当主发条完全上链时，其牵引力达到最高，连接发条盒与塔形齿轮的芝麻链缠绕着塔形齿轮最狭窄部分；相反，当主发条部分松弛，而其力度变弱时，芝麻链缠绕塔形齿轮最宽阔的部分。由于采用了带有前缘齿接的表冠齿轮，上链装置得到了进一步的改进，将敏感度显著提高。
位于表盘10时位置有独特的减差速结构，可使动力储存于发条盒上显示，而腕表的大型尺寸足以容纳两个独立的主发条。其宝玑钛质摆轮已于2004年取得专利。7时半位置的不匀称但朴实无华的表盘让设计加入了全面的原创性。传统的罗马数字和经典的宝玑指针，令人想起了品牌创始人。表盘中心饰有复杂精细的"Clou-de-Paris"钉状饰纹图案，展现了超乎寻常的微细工艺与技巧。以三颗蓝钢螺丝固定的表盘，乃是向宝玑几个世纪前设计的著名Souscription致敬。圆边水晶表面显示了其高度抛光的凸缘，并强化了表面的各个层面。此款杰作由少数的大师制作，其喷砂修饰部份为腕表加入了当代造型的元素。表盘的两端装有对称的耳柄，形成了视觉的平衡性。

芝麻链装置以及后来出现的各种形式的"恒定力"装置，其原理都是通过附加的结构或者组件，将主发条盒传出的不规则动力"整理"成为稳定的动力形式，然后供给擒纵机构。给机芯上链时是由宝塔轮主导，带动主发条。链条一端连接宝塔轮底部即最宽的部分，另一端钩住主发条盒的外侧。宝塔轮的圆锥形表面刻有蜿延至宝塔尖端的凹槽，宛如一条登上山顶的螺旋形路径。在腕表上链的过程中，链条从主发条盒松开，卷向宝塔轮，直至到达宝塔轮的顶部即最窄的部分。这时的状态发条的扭矩最大，而宝塔轮杠杆效率的幅度最小。

动力释放时便反过来由发条盒主导，倒转的发条盒将盘绕在宝塔轮上的芝麻链慢慢盘过来。当发条逐渐松开动力慢慢减少的过程，也是链条从宝塔轮松开、并回卷至主发条盒时，其杠杆的长度慢慢变长的过程。杠杆扭矩增加值则刚好相当于发条扭力的减少值。结果，宝塔轮心轴的扭力是稳定的，因此摆轮也具有固定的摆幅，动力分配更均匀，走时也就更好，这也是很多恒动力装置设计的依据之一。

我们都理解在发条盒上紧时，输出扭矩大，传送到摆轮的动力也大，这会造成摆轮摆动得过快，让时间走得较快；反之，当发条的动力慢慢释放至快耗尽时，则走时又会趋缓。要解决这个难题，制表师们研发出相对而言的恒动力装置。恒动力装置可不止一种，复杂点的像是真力时（Zenith）、朗格（A. Lange & Söhne）等的芝麻链传动装置，简单点的则是在齿轮传动链中放置一条恒动游丝来连接主发条与擒纵，这条游丝会接受来自发条盒的能量，并暂时储存，等到累积到一定的能量后，才释放给擒纵装置，这样释放能量都很固定，而且造成的能量损失也相对较低。当然也有采用创新式恒动力方式的款式，就如万国（IWC）的工程师恒定力陀飞轮腕表、宝格丽（Bulgari）L'Ammiraglio del Tempo腕表。虽然万国与宝格丽并非以芝麻链装置为设计，但起到的效果与芝麻链装置异曲同工。还有就是不得不说的爱彼（Audemars Piguet）擒纵装置。爱彼擒纵装置虽然在官方介绍文字中并没有涉及恒定力，但是这一擒纵装置带来的机芯运行准确性及效率方面的提高，却与搭载恒动力装置的机芯无二。特别是独特的双游丝，也在运行当中起到了明显的"恒力"作用。制表大师Guilio Papi认为，爱彼的双游丝在一定程度上和传统的"宝塔轮"芝麻链具有异曲同工之妙！
真力时的尊贵系列哥伦布飓风"Grand Voyage"腕表，可以看做是机械技术的又一里程碑。航海史上克里斯托弗•哥伦布（Christophe Colomb）有着浓墨重彩的一笔，真力时以古时船钟为基础设计的陀螺仪重力控制装置在推出后，立即成为研究机械技术的一个关注点。该表使用了高振频、芝麻链装置和陀螺仪系统，是很具有探索精神的一枚结合恒定力的技术款。机芯几经演化在拥有芝麻链装置与高振频装置的基础上又添加了微雕工艺、珐琅工艺，El Primero 8805手动上链机芯不仅机械技术繁复，还呈现了工艺之美。表盘开放式设计，带芝麻链传动装置的发条盒（位于10时30分和1时30分之间）、陀螺仪重力控制装置和高振频调校机制（位于6时位置）。

如果说哥伦布勇于突破空间界限，那么这款表则借助三项确保精密计时的机械装置：高振频调校装置（振频达36,000次/小时）可测量精确至1/10秒的时间，芝麻链传动装置可在发条盒释放能量的过程中调节动力误差，而重力控制专利模块则可抵销地心引力对腕表走时产生的不良影响。换而言之，这款腕表从根本上解决了佩戴（重力）和走时过程中（扭矩下降）的问题，确保精密计时（与摆轮振动速度相关）。机芯共由939枚组件组成，其中机芯部分组件354枚，重力控制模块组件173枚，芝麻链组件585枚。

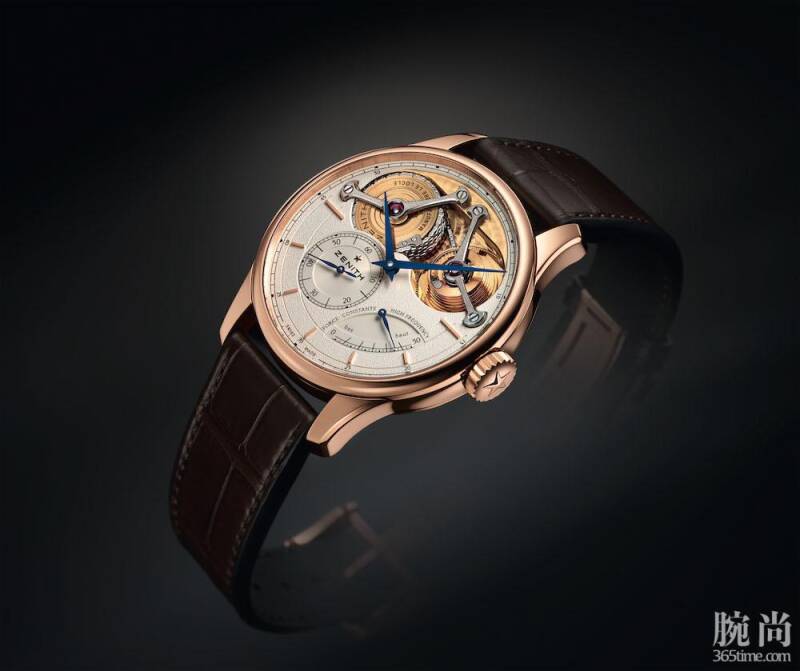

前面这款表真的是堪称三项全能了，而今年真力时又推出了Academy尊贵系列GFJ纪念腕表。众所周知，在周年纪念日推出搭载高复杂功能的限量版腕表已是如今大部分品牌的常规做法，撇开表款实用性不谈，动辄百万的售价足以让人膛目结舌。但是否所有的周年纪念限量版腕表均是如此？真力时给出了不一样的答案。从历史表款可以看出，对于真力时而言，要在一款腕表上同时搭载多项高复杂功能并非难事，但其在设计150周年限量版腕表时却放弃了该做法，反而大打传承概念，以呼应品牌创始人乔治斯•法福尔-杰科特对于钟表精度的不懈追求。功能方面，表款仅在传奇机芯--El Primero的基础上添加了芝麻链设计，前者每小时36,000次的高振频保障了日常走时的精准性，后者则避免了扭矩变化对走时的影响，从而进一步提升了表款精度。外观方面也同样充满了传承元素，7:30 置秒针副盘上取自真力时品牌标识的五角星图标，4:30位置动力储存显示上方刻有象征精度的"High Frequency"字样与"Force Constante"字样，三位一体，共同致敬品牌传承至今的"精准"概念。值得一提的是，凝聚品牌百年"精准"精神、搭载El Primero机芯与芝麻链、限量150枚的腕表，售价仅为人民币508,100元，与动辄百万售价的芝麻链表款相比，其性价比不言而喻。
两款表前者是三合一的技术结合，后者是简化的二合一技艺展示，它们都会对今后的芝麻链表产生影响，也就是不仅可以利用像宝玑那样两种结构在一起的设计，也可以用三种复杂结构产生在一表之上，瑞士人的设计很有借鉴意义。

(未完待续 ，3月14日发表下篇，敬请期待)
